GRP 워터 탱크
1. 칸막이형 물탱크의 특징
-
동일설치면적에 최대 용량으로 설치가능
- - 지하실 또는 설치공간이 좁은 면적에 각각 용도가 다른 물탱크를 설치할 경우 칸막이 설치로 최대 용량으로 설치가능.
-
용도의 다양화
- - 칸막이를 설치하면 한 쪽은 식수탱크로 한 쪽은 용수 등으로 사용 할 수 있어 경제적임.
-
관리유지가 용이
- - 두 개의 물탱이를 한 개로 설치하므로 관리 유지가 용이함.
-
저렴한 가격
- - 용도가 달라 물탱크를 각각 설치하여야 할 경우 보다 가격 및 설치 시공비가 저렴하여 전체 가격이 낮아짐.
2. 칸막이용 설치

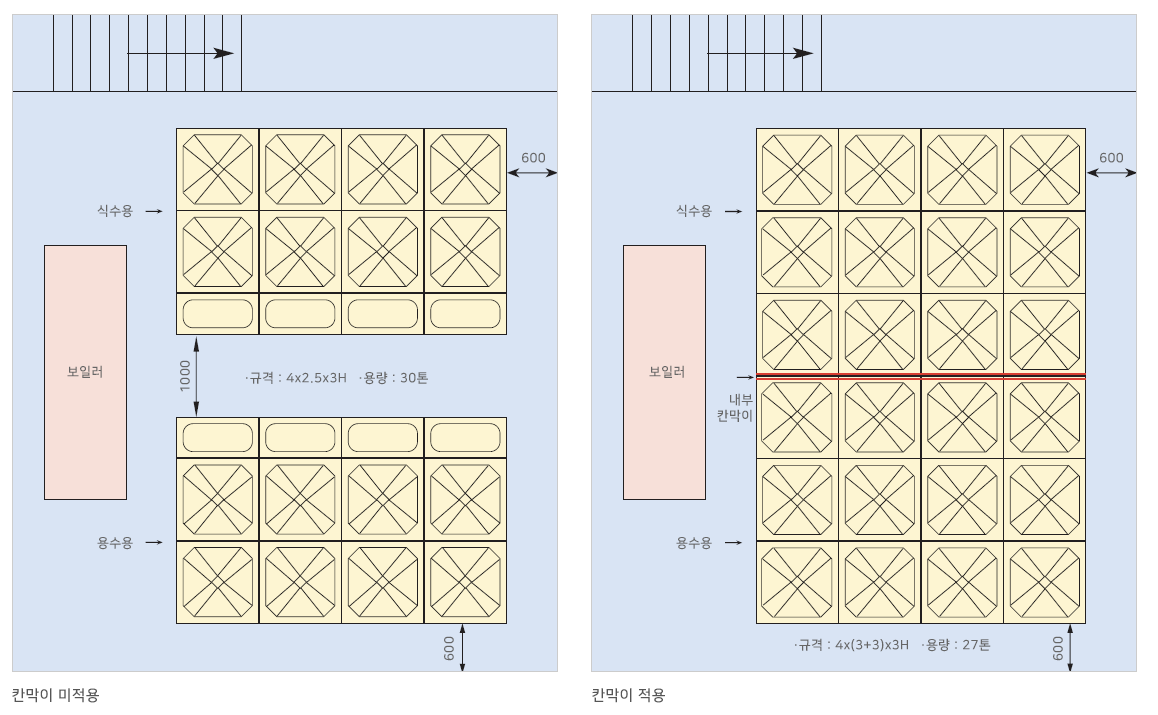

3. 칸막이 설치 시 효과
- - 지하보일러실에 용도가 다른탱크를 한정된 공간에 칸막이형 탱크로 설치하면 72톤의 용량을 분할하여 식수, 용수 각 36톤으로 사용할 수 있으나, 각각 설치할 경우 중간 1m정도는 조립, 시공 공간과 관리유지를 위해 띄워야함으로 각 30톤 용량밖에 설치할 수 없습니다.

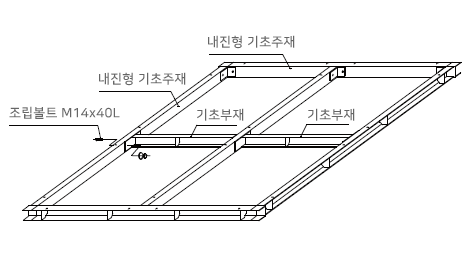

4. 내진형 기초 시스템
- - 높이 2.5mH, 4mH GRP패널 조립식, 물탱크 높이의 85%까지 담수, 내진강도 5.0
- - 기초프레임 강도검토 결과(안전율 2.0)
| 높이 | 구분 | 굽힘응력(kg/㎡) | 처짐(cm) | |
|---|---|---|---|---|
| 2.5mH | 주프레임 | 장기 | 1170〈1600(허용치) ■ O.K | 0.15〈0.25(허용치) ■ O.K |
| 단기 | 1340〈2400(허용치) ■ O.K | 0.17〈0.33(허용치) ■ O.K | ||
| 부프레임 | 장기 | 1590〈1600(허용치) ■ O.K | 0.21〈0.25(허용치) ■ O.K | |
| 단기 | 1830〈2400(허용치) ■ O.K | 0.25〈0.33(허용치) ■ O.K | ||
| 4mH | 주프레임 | 장기 | 790〈1600(허용치) ■ O.K | 0.06〈0.25(허용치) ■ O.K |
| 단기 | 900〈2400(허용치) ■ O.K | 0.07〈0.33(허용치) ■ O.K | ||
| 부프레임 | 장기 | 1540〈1600(허용치) ■ O.K | 0.15〈0.25(허용치) ■ O.K | |
| 단기 | 1750〈2400(허용치) ■ O.K | 0.17〈0.33(허용치) ■ O.K | ||
5. 내진형 방파판
6. 기초패드 설치기준 및 물탱크 설치공간
패드 제작기준 - 물탱크 시공 점검 및 유지관리를 위한 사방 600mm(상부 1,000mm)의 공간 필요.
